スプリットシステム給湯器

簡潔な定義

スプリット システム給湯器は、分離されたコンポーネント (通常は屋外のソーラー コレクターまたはヒート ポンプ ユニットと屋内の断熱貯蔵タンク) で構成されるエンジニアリングされた給湯ソリューションであり、効率的な熱変換、屋根の負荷の軽減、および商業ビルの設置の柔軟性を最適化するように設計されています。

技術仕様

• システムタイプ: 分割設計 (ソーラー/ヒートポンプ + 蓄熱タンク)

• エネルギー源: 太陽熱または空気熱源ヒートポンプ

• タンク容量：150～5000L、モジュール式の拡張性

• 熱効率：太陽光発電構成の場合70％～85％

• コンプレッサー効率（HPモデル）：COP 3.2～4​​.5（EN 16147テスト）

• 動作温度: 45°C～80°C

• 補助ヒーター：電気またはガスブースター（オプション）

• 耐食タンク材質：SUS304/SUS316Lまたはエナメルコーティング

• 制御システム：インテリジェント循環+凍結防止

• システム寿命: 12～20年

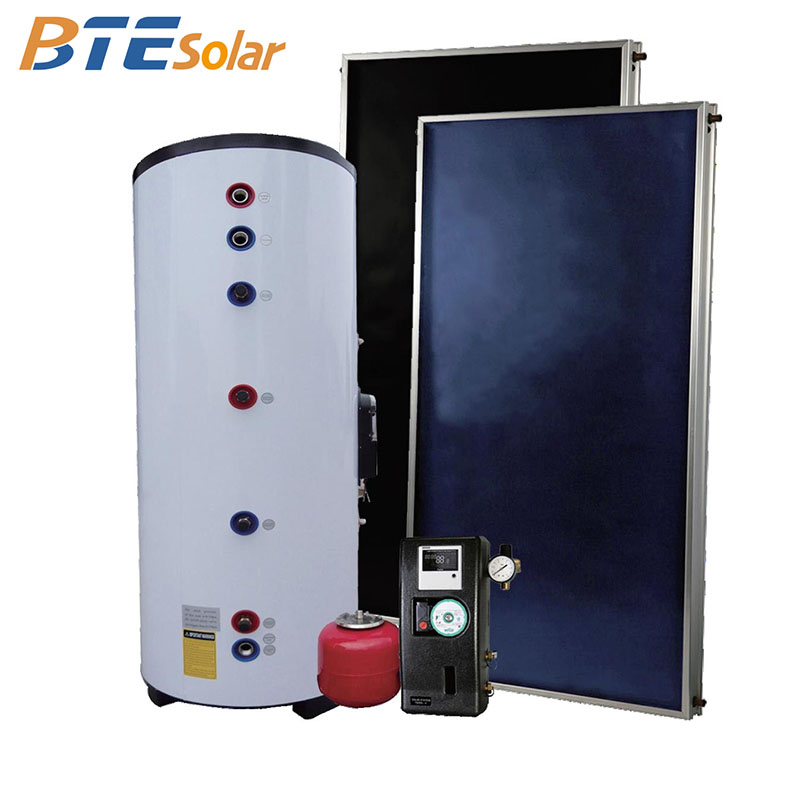

構造と材料構成

• 室外機— エネルギーを吸収する太陽熱集熱器/ヒートポンプ

• 配管回路— 断熱材とグリコールオプションを備えた銅パイプライン

• 屋内水槽— 食品グレードのライナーを備えた耐圧仕様

• 循環ポンプ— 熱伝達のための最適化された流量

• コントローラ— 差圧温度制御 + 温度センサー

• 取り付けシステム— 耐腐食性を備えた屋根/地面サポート

製造工程

1. 設計検証：熱シミュレーション + タンク応力解析

2. コレクターアセンブリ / ヒートポンプ製造：ろう付け、リークテスト

3. 水槽溶接：アルゴンアーク溶接＋X線検査

4. 内部コーティング：エナメル焼成≥850°CまたはSUS316L研磨

5. 圧力試験：水圧試験 ≥1.0～1.2 MPa

6. 電気とコントローラの統合：機能テスト + キャリブレーション

7. システムの組み立てと梱包：パイプライン継手+断熱材検査

8. 最終QA: 耐久性、耐凍性、エネルギー性能評価

業界の比較

アプリケーションシナリオ

• 継続的にお湯を使用するホテル、病院

• 集合住宅、商業用アパート

• 教育施設と寮

• 工業プロセス水の予熱

• 再生可能エネルギーのアップグレードに関するEPC入札プロジェクト

主な問題点と解決策

• インストールが非常に複雑→ 事前に設計された接続キットにより、現場でのエラーを削減

• 長いパイプ距離による熱損失→ 厚い断熱材と最適化されたレイアウトを使用

• 水の硬度による腐食の問題→ 陽極保護機能付きエナメル/SUS316L

• 寒冷地での凍結リスク→ グリコール循環またはインテリジェント不凍液モード

• エネルギー供給の不安定さ→ グリッドヒーターまたはブースターヒーターとのハイブリッド

リスク警告と予防

• 屋根の荷重評価が正しくない → 設置前に構造調査が必要

• 不適切な加圧→認定された安全弁と膨張タンクを確認する

• 不適切な継手によるパイプの漏れ→高温認定のOリングを使用する

• システムの規模を小さくする → ピーク負荷に基づいて需要計算を実行する

調達・選定ガイド

1. 1日の量と同時供給の必要量を決定する

2. COP（ヒートポンプの場合）またはコレクター効率認証を確認する

3. 水質に応じた適切なタンク材質の選択

4. 凍結防止+障害監視を備えた制御システムを検証する

5. 設置環境と配管長の実現可能性を評価する

6. 10年以上のアフターサービスとスペアパーツのサポートを確認

7. 実際のプロジェクト参照とパフォーマンスデータを確認する

エンジニアリングのケーススタディ

280戸の住宅団地に、80台のスプリットシステム給湯器（300Lタンク＋屋上集熱器）が設置されました。試運転結果：

• 太陽光寄与率：年間60％～75％

• ブースター制御によるピーク給湯確保

• エネルギー運用コストを約40%削減

• システムの投資回収期間：3～4年（電気料金に基づく）

よくある質問

1. Q: 分割設計の主な利点は何ですか? A: 屋根への負荷を軽減しながら柔軟に設置できます。

2. Q: ヒートポンプと組み合わせることはできますか? A: はい、ハイブリッドシステムが一般的です。

3. Q: メンテナンスは必要ですか? A: ポンプ、バルブ、センサーの年次検査。

4. Q: 水質要件は? A: 硬水には耐腐食性のタンクが必要です。

5. Q: パイプラインの最大距離は? A: 通常は断熱材に応じて ≤15～20 m です。

6. Q: 日光がなくても稼働できますか? A: 補助ヒーターにより安定した供給が可能です。

7. Q: タンクの寿命は？ A: 材質によって異なりますが、12～20年です。

8. Q: 屋外ユニットの騒音は問題になりますか? A: ヒートポンプの騒音は 45～60 dB、ソーラーシステムは静かです。

9. Q: 政府のインセンティブの対象になりますか? A: 補助金プログラムには認定が必要です。

10. Q: 凍結防止は? A: 気候に応じてグリコールまたは電気凍結防止モードを選択します。

エンジニアリングサポートをリクエストする

スプリット システム ウォーターヒーターの設計ソリューション、見積、エネルギー シミュレーション レポート、住宅および商業入札用のエンジニアリング ドキュメントについては、当社にお問い合わせください。

E-E-A-T 作成者の資格情報

商業用給湯システムの設計、調達コンサルティング、および複数の国際プロジェクトにおける EPC 技術提供の豊富な経験を持つ認定再生可能エネルギー エンジニアによって開発された技術コンテンツです。
