ソーラーコレクター真空管

1. 三層真空断熱 – 熱損失を最小限に抑え、-30°C でも効率を維持します。

2. 高効率銅製ヒートパイプ – 95% 以上の吸収率による急速な熱伝達。

3. 全天候型の耐久性 – 耐雹性ホウケイ酸ガラスと不凍設計により、一年中パフォーマンスを発揮します。

4.幅広い用途 – 家庭用太陽熱温水器、プールの暖房、商業用温水システムに最適です。

5. 長寿命 – 最小限のメンテナンスで 15 年以上信頼性の高い動作ができるように設計されています。

今コンタクトしてください Eメール電話ワッツアップ

製品詳細

製品紹介:

当社のプレミアムヒートパイプ真空管ソーラーコレクターのご紹介 – あらゆる気候で最大限のエネルギーを収穫できるように設計されています。各ホウケイ酸ガラス管には真空断熱チャンバーと高効率の銅製ヒートパイプが搭載されており、-30°C でも従来のシステムよりも 30% 速く太陽熱を伝達します。特殊な太陽光吸収コーティング (α=0.95) とドライ接続不凍技術により、家庭、プール、産業用予熱に信頼性の高い温水を供給します。 ISO 9001 および Solar Keymark 規格の認証を取得した当社のモジュラー設計により、単一チューブの交換と既存のタンクとのシームレスな統合が可能になります。降雪地域、沿岸地域、または日照量の少ない地域に最適 – 運用ダウンタイムなしで 2 ～ 4 年で ROI を達成します。

ソーラーコレクター真空管

技術パラメータ:

高効率ヒートパイプソーラーコレクター真空管。

コレクターモデル		HPC318	HPC395	HPC472
寸法(mm)		1720×1936×156	2120×1936×156	2520×1936×156
真空管仕様		φ58×1800	φ58×1800	φ58×1800
真空管本数		20	25	30
等高線面積(m²)		3.18	3.95	4.72
集熱面積(m²)		2.00	2.50	3.00
正味重量(kg)		70	88	104
使用圧力(MPa)		0.6MPa
インターフェースサイズ		G3/4おねじ
インターフェースの数		2
総熱損失係数		2.453W/(m²・K)
最高使用温度(℃)		120℃
ピーク効率		0.724	0.724	0.724
定格効率①		0.6	0.6	0.6
評価済み電力(kW)②	400W/平方メートル	0.33	0.42	0.50
	700W/平方メートル	0.77	0.96	1.65
	1000W/平方メートル	1.20	1.50	1.80
使用流体容量(L)		1.35	1.67	1.98

注記：

(1) 定格効率：集光器の採光面の総放射照度は 1000W/m2、集光器の平均温度と周囲気温との温度差は 50℃。集光器の採光面積の瞬時効率式に従って太陽集熱器の効率値を計算します。

(2) 定格電力：コレクタ照明面の総放射照度は 1000w/m2 であり、コレクタの平均温度と周囲温度との温度差が 50℃のときのコレクタ電力は、定格効率と日照面積と 1000W/m2 の積と等しくなります。

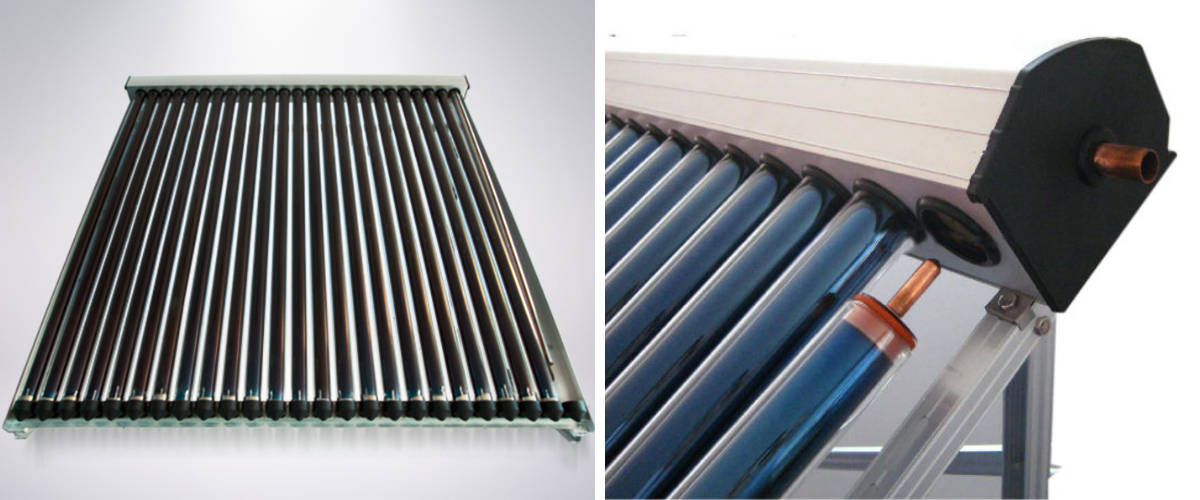

ソーラーコレクター真空管コレクター

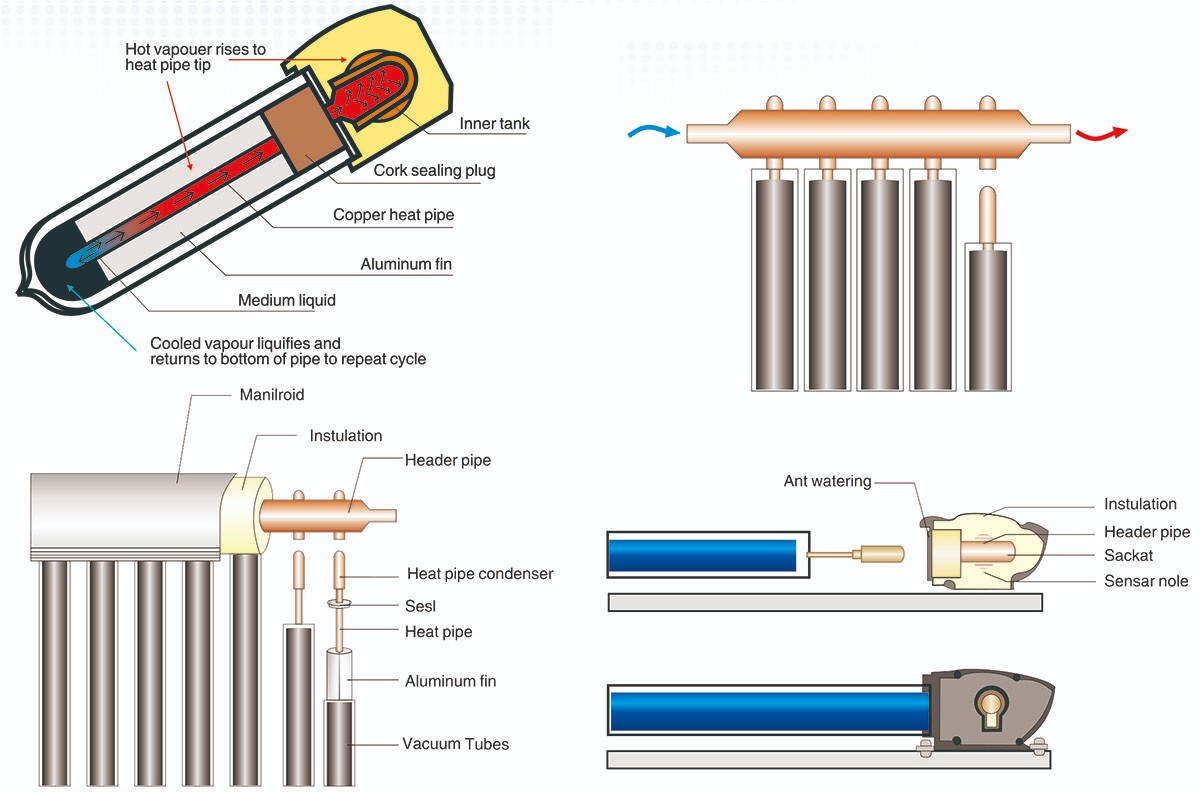

ヒートパイプ真空管ソーラーコレクターの動作原理:

✅ 太陽光吸収: 太陽光は外側のホウケイ酸ガラス管 (透明度 94% 以上) を通過し、選択的な太陽光吸収層でコーティングされたアルミニウム吸収フィンに当たります。

✅ 真空断熱: 内側と外側のガラス管の間の真空空間により、対流/伝導による熱損失が排除され、吸収された熱の >95% が閉じ込められます。

✅ ヒートパイプ相変化伝達: アブソーバーは、フィンに取り付けられた密封された銅製ヒートパイプを加熱します。

✅ 凝縮と熱放出: 銅製コンデンサーバルブ (上部マニホールド接触点) で蒸気が凝縮し、マニホールド内の熱伝達流体 (グリコール/水) に潜熱を放出します。

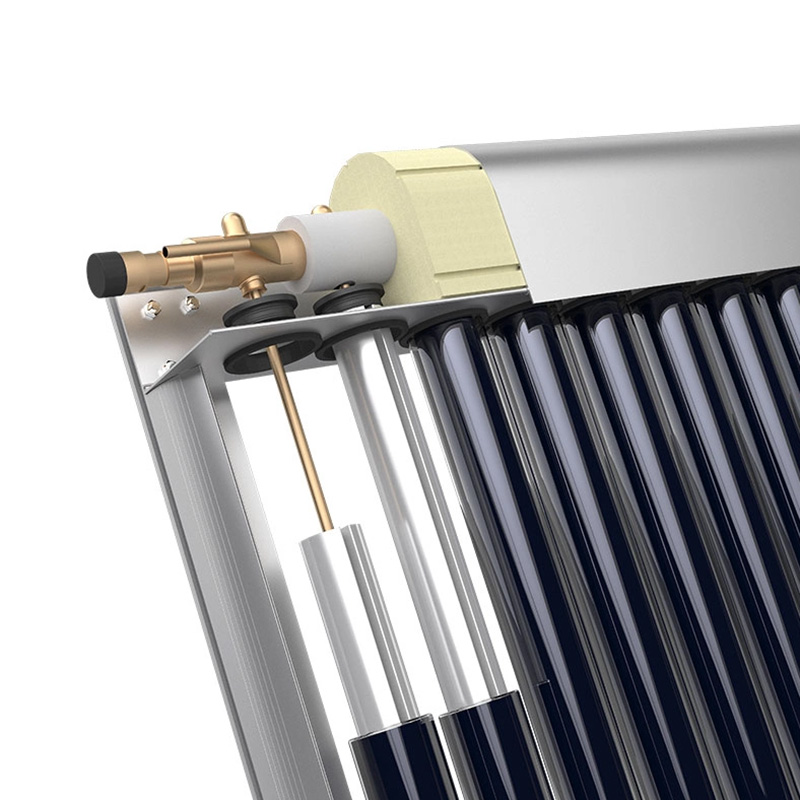

✅ ドライ接続システム: ヒートパイプは銅スリーブを介してマニホールドに挿入されます。チューブ内に液体は入りません。凍結/漏れのリスクを排除し、単管交換を可能にします。

ソーラーコレクター真空管

技術的な利点:

この原則によって実現される主な技術的利点

✅ 極寒動作

相変化流体は低温で活性化します (-30°C で動作します)。

✅ ゼロ停滞ダメージ

マニホールド流体が設定温度に達すると、ヒートパイプが「オフ」になります。

✅ 角度の柔軟性

ヒートパイプは 15° ～ 90° の傾斜で熱を伝達します (直射日光の位置を調整する必要はありません)。

ソーラーコレクター真空管

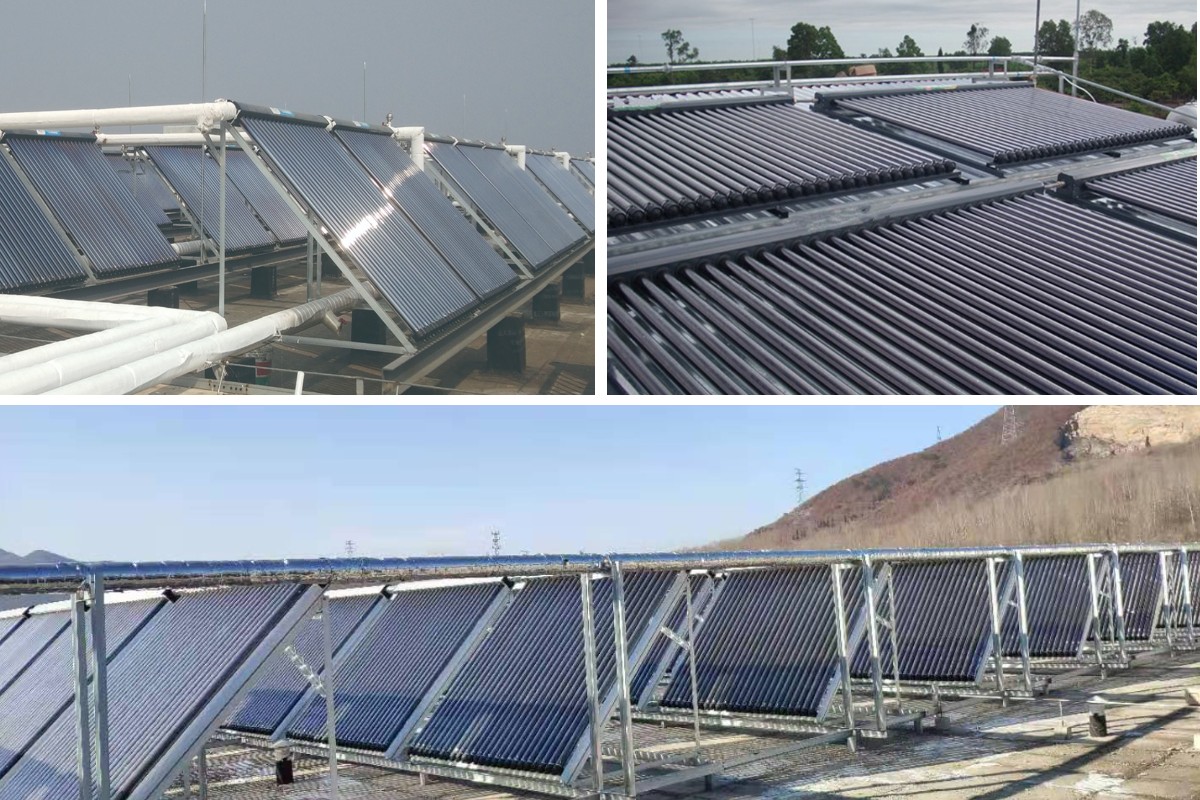

住宅用途:

寒冷地用太陽真空管コレクター、耐スケール性ヒートパイプ、高効率真空管コレクター。

🏡 1. 住宅の給湯と暖房

シナリオ: 寒冷地/降雪地域の一戸建て住宅、アパート、オフグリッドキャビン。

🏊 2. 商業プール/スパの暖房

シナリオ: ホテル、ジム、公共プール (40 ～ 60°C が必要)。

🏭 3. 工業プロセスの予熱

シナリオ: 食品加工、繊維、醸造所 (給水 70 ～ 90 °C)。

⚡ 4. ハイブリッドソーラーコンビシステム

シナリオ: 地域暖房ネットワーク、学校、病院。

❄️ 最適な用途: 寒冷地、硬水ゾーン、圧力が重要な設備。

ソーラーコレクター真空管

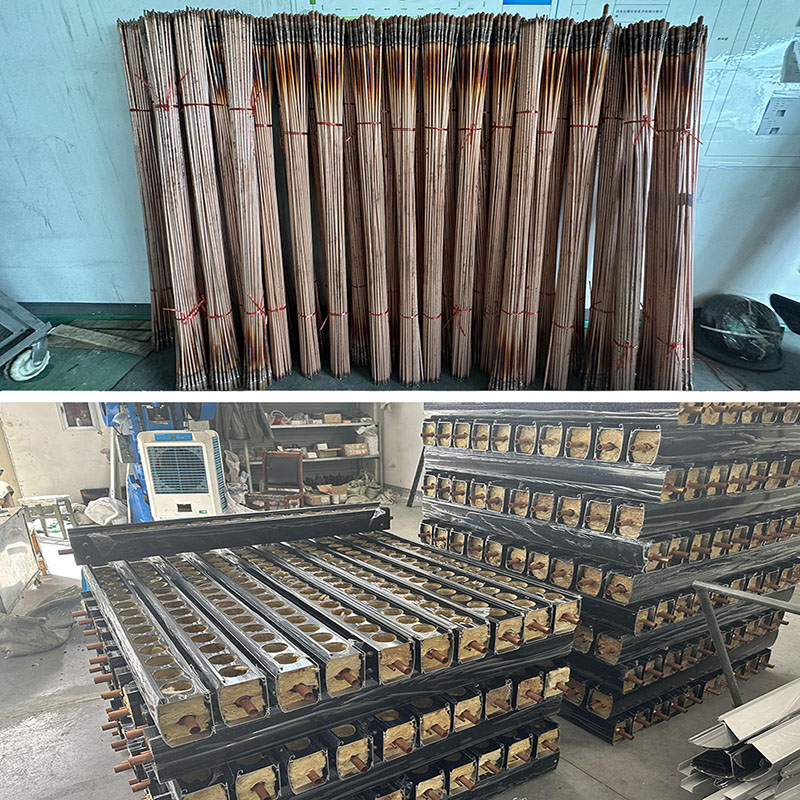

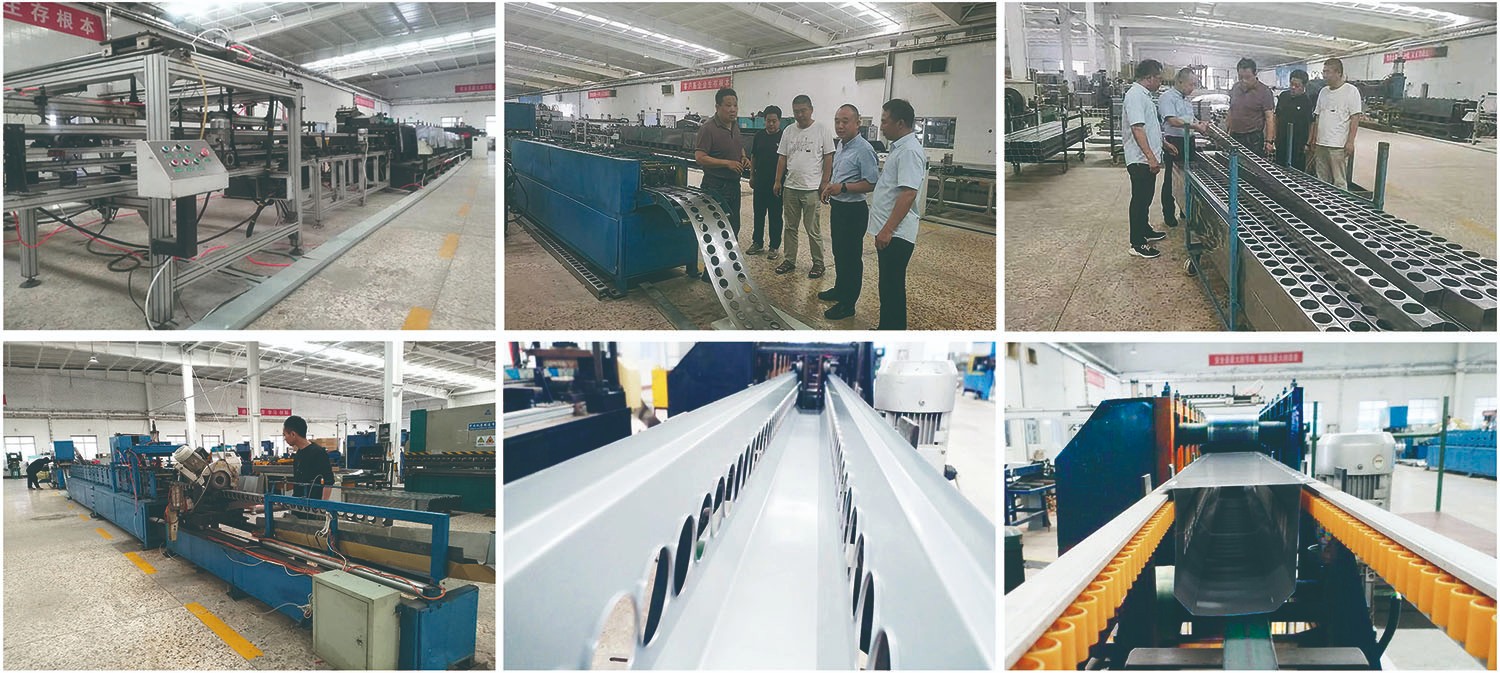

製造プロセス:

ソーラーコレクター真空管

設置時の注意事項

1. 適切な設置場所を選択します- コレクターが障害物がなく南 (北半球) を向いていることを確認し、毎日十分な太陽光にさらされるようにしてください。

2. 屋根の耐荷重を確認する・設置前に、屋根構造が集水器と水槽を満載した時の総重量に耐えられることを確認してください。必要に応じて屋根を補強してください。

3. 真空管は丁寧に扱ってください・ガラス製品ですので施工の際は硬いものにぶつけないようご注意ください。チューブ本体の上に立ったり、圧力を加えたりしないでください。

4. シール性の確保・ゴムパッキンを取り付ける際は、損傷がないか確認してください。真空チューブを挿入した後、水や熱の漏れを防ぐために真空チューブが容器の界面にしっかりと取り付けられていることを確認してください。

5. 適切な傾斜角度を維持する– 最高の集熱効率を達成するには、コレクターの傾斜角を現地の緯度から ±10° 以内にすることをお勧めします。

6. メンテナンススペースの確保- 将来の真空管の交換やメンテナンスを容易にするために、コレクタの周囲に十分な作業スペースが必要です。

凍結防止・排水・寒冷地に設置する場合は、冬季における配管の凍結や亀裂を防止するため、凍結防止対策（熱媒液や自動排水機能など）を施す必要があります。

7. 接地と雷保護- 雷雨時の安全な動作を確保するために、金属サポートとコレクタは仕様に従って適切に接地する必要があります。

よくある質問：

Q1: ヒートパイプソーラーコレクターとは何ですか?

A1: ヒートパイプソーラーコレクターは、密閉された銅パイプが付いた真空のガラス管を使用して、太陽熱を循環流体に効率的に伝達します。寒い気候における素早い起動、高効率、優れたパフォーマンスで知られています。

Q2: ヒートパイプはソーラーコレクター内でどのように機能しますか?

A2: 真空チューブ内のヒートパイプには少量の液体が含まれています。太陽光によって加熱されると、液体は蒸発して凝縮器の端まで上昇し、熱を水システムに伝達します。その後、蒸気は凝縮して底に戻り、このサイクルを繰り返します。

Q3: 平板コレクタと比較したヒートパイプコレクタの利点は何ですか?

A3: ヒートパイプコレクターは、日光が低い環境や寒い環境でも優れたパフォーマンスを発揮し、応答時間が短縮され、真空断熱により熱損失が少なくなります。冬が寒い地域や工業用温水が必要な地域に最適です。

Q4: ヒートパイプコレクターは一年中使用できますか?

A4: はい。真空断熱と不凍液互換性を備えた設計により、氷点下でも年間を通じての動作に適しています。

Q5: ヒートパイプソーラーコレクターにはどのようなメンテナンスが必要ですか?

A5: メンテナンスは最小限です。通常、漏れがないか定期的にチェックし、ガラス管を洗浄し、熱交換器を年に 1 回検査すれば十分です。
