580WフレキシブルPVT一体型パネル – 効率性の再定義

オープニング：太陽光発電業界における革新的な飛躍

世界的なエネルギー転換が加速する中、太陽光技術の革新はカーボンニュートラル目標達成の重要な道筋となっています。従来の太陽光技術は、エネルギー収集の単一性、設置シナリオの制限、全体的な効率の低さといった課題に直面しています。市場は、発電と熱供給の両方の需要を同時に満たす効率的なソリューションを切望しています。中国を代表する太陽光技術メーカーとして、当社は長年の技術蓄積と革新的な研究開発を経て、580Wのフレキシブル光熱一体型パネル（PVT）を成功裏に発売し、太陽光利用効率の新たな高みを切り開きました。

I. 中核製品技術の分析：統合設計における革新的な飛躍

光起電力・太陽熱協調技術（PVT）

1. 従来の太陽光システムにおける単一エネルギー収集の限界を打破し、特許取得済みの多層複合構造を採用することで、太陽光発電と太陽熱変換を同時に行います。

2. 上層には高効率単結晶シリコンセルを採用し、光電変換効率は22.5%以上です。

3. 下層にはマイクロチャンネル熱伝導構造を採用し、熱交換効率を30%向上させ、熱エネルギー回収率75%を実現します。

フレキシブル基板技術

1. 高分子複合材料と先進的なパッケージング技術により、パネルの曲げ半径は30°に達します。

2. 重量は従来のガラスモジュールのわずか30%で、1平方メートルあたり6キログラム未満です。

3. 耐衝撃性は5倍に向上し、耐候性はULやIECなどの国際認証を取得しています。

インテリジェント温度制御システム

1. 統合型インテリジェント温度制御モジュールにより、パネルの動作温度をリアルタイムで調整します。

2. 太陽光発電モジュールを最適な温度範囲で動作させることで、発電効率を15～25%向上させることができます。

3. 廃熱回収システムにより45～65℃の温水を生成し、エネルギーの段階的利用を実現します。

Ii. 優れた性能パラメータ：業界基準を再定義

電気性能

熱性能

機械的特性

PVTの仕様

アイテム		液体の循環	液体の循環	液体循環
次元（ミリメートル）		2279×1134×37	2279×1134×37	1762×1134×37
ガラスの寸法（mm）		2273×1128	2273×1128	1756×1128
重さ（kg）		39.0	39.0	34.6
電気	ピークレート/W	580	540	450
	コンポーネントの種類	単結晶/マルチメインゲート/N型TOPCon	単結晶構造／複数のメインゲート構造／P型PERC	単結晶構造／複数のメインゲート構造／N型TOPCon
	コンポーネント構造	144（6×24時間）細胞	144（6×24時間）細胞	108（6×18）細胞
	動作温度a温度 /℃	-40～85	-40～85	-40～85
	システム最大電圧/V	1500V（TUV）	1500V（TUV）	1500V（TUV）
	開放回路電圧（ヴォック）/V	51.1	49.73	39.78
	最大動作電圧（Vmp）/V	44.45	41.13	33.21
	短絡電流（イスク）/A	14.31	13.89	14.00
	最大動作電流（インプ）/A	13.05	13.13	13.55
	モジュール効率	22.44%	20.9%	22.5%
サーマル	熱効率のピーク値(W）	1180	1180	910
	液体容量(L）	1.2	1.2	0.95
	ミディアムタイプ	プロピレングリコール／グリコール／水
	仕事のプレッシャー（MPa）	0.6
	その仕組み	間接膨張式
	インターフェース／数量	G1/2 男性ねじ / 2	G1/2 男性ねじ / 2	G1/2 男性ねじ / 2
	熱伝達構造	チューブプレート	チューブプレート	チューブプレート
	熱伝達材料	赤銅	赤銅	赤銅
バックシート材料		着色シート	着色シート	着色シート
40HQあたりの数量		1パレットあたり28個、560個/40HQ	1パレットあたり28個、560個/40HQ	1パレットあたり28個、700個/40HQ
適用シナリオ		低温放射暖房／プール暖房／季節間熱蓄積／ヒートポンプとの組み合わせ

注：

1. 統合型で高収益：光電変換機能と光熱変換機能を統合した設計により、太陽エネルギーを最大限に活用し、同じ面積でより多くの収益を得ることができる。

2. 信頼性が高く、使用寿命が長い：太陽光発電モジュールの表面の動作温度を下げることで動作条件が改善され、使用寿命が延び、より多くの電力を発電することができる。

3. 高精度かつ高性能：単結晶多主ゲート構造のN型TOPConバッテリーを採用し、温度分布を均一にするための仕切り構造や隠れた亀裂が生じないような積層熱伝達工程を採用している。また、熱交換用の流路配置も最適化されており、2回のEL検査、2回の気密性検査、1回の絶縁抵抗試験を実施することで、非常に高い工程安定性を実現している。

III. 製品の利点：多面的な価値向上

空間利用率が100%向上しました

同じ設置面積で、従来システムの2倍以上のエネルギー出力を実現

屋根面積が限られた設置環境に特に適しています

総合効率が業界をリードしています

太陽光発電効率が22.5%を維持する一方、熱エネルギー回収効率は75%に達しました

全体のエネルギー変換効率は60%を超え、従来のシステムを大幅に上回ります

非常に高い設置適応性を備えています

柔軟な設計により、さまざまな曲面屋根に対応できます

軽量構造のため、補強された設置基礎が不要です

迅速設置システムにより、設置時間を50%削減します

投資収益率が大幅に向上しました

デュアルエネルギー出力により、投資回収期間が3～4年に短縮されます

耐用年数は25年に達し、メンテナンスコストが30%削減されます

IV. 幅広い応用シーン：多様なニーズに対応

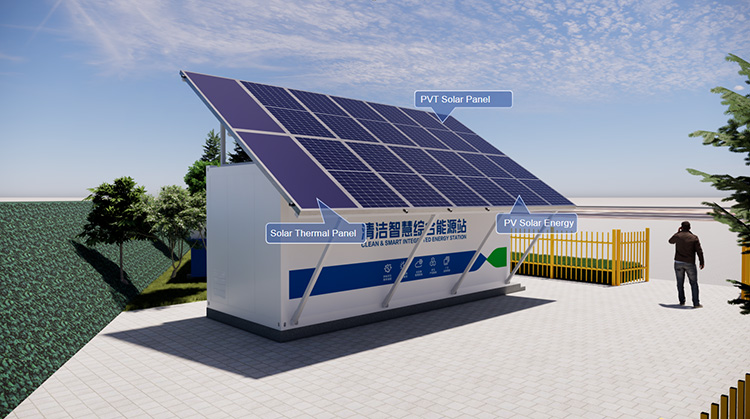

商業ビルへの応用

大規模ショッピングモールやオフィスビル向けの総合エネルギーソリューション

電力と給湯・暖房の需要を同時に満たすことが可能

建物エネルギーの自給自足を実現

産業分野

工場にプロセス熱エネルギーと電力を供給

食品加工や繊維など、熱エネルギーを必要とする産業に特に適しています

住宅プロジェクト

ヴィラや高級住宅向けの統合エネルギーシステム

美しい設置効果が建物と完璧に調和

特別なシナリオ

船舶やレクリエーショナルビークルなどのモバイルプラットフォームに最適な選択

温室や農業用ハウスなどの農業応用シナリオ

V. 技術革新のハイライト：メーカーの研究開発力

ナノコーティング技術

選択吸収コーティングを採用し、スペクトル応答を最適化

光吸収率を高め、熱放射損失を低減

マイクロチャンネル設計

特許取得済みマイクロチャンネル熱交換構造

熱伝導効率を向上させ、流体抵抗を低減

インテリジェント管理システム

データ監視と遠隔制御機能を統合

システムの運転状態をリアルタイムで最適化

モジュール設計

カスタマイズ可能な電力構成をサポート

システムの拡張とメンテナンスが容易

VI. 品質保証システム：メーカーのコミットメント

生産工程

全自動生産ラインにより製品の一貫性を確保

ISO9001品質管理システムを厳格に実施

VII. 環境効果：カーボンニュートラル目標の達成を促進

省エネルギーと排出削減

1平方メートルあたりの年間発電量は150kWhに達する

1平方メートルあたりの年間熱エネルギー出力は200kWhに相当

年間約200キログラムの二酸化炭素排出量を削減

資源の最適化

設置スペースの需要を削減

材料消費量を削減

エネルギー利用効率の向上

VIII. サービスサポート：包括的なお客様保護

技術サポート

システム設計および技術コンサルティングの提供

設置ガイダンスと使用トレーニング

物流保証

輸送の安全性を確保するための梱包計画の最適化

柔軟な配送方法の選択肢

結論：太陽エネルギー技術の新時代をリードする

580Wフレキシブル光熱一体型パネルは、中国製造業が太陽エネルギー分野で達成した最高水準を象徴するだけでなく、世界のエネルギー転換に向けた革新的なソリューションを提供します。この革新的な製品は、お客様にさらなる価値を創造し、持続可能な発展に大きく貢献するものと確信しています。

プロフェッショナルメーカーとして、私たちは継続的な革新に取り組み、製品性能とサービスの質を絶えず向上させ、グローバルパートナーと協力してクリーンエネルギー産業の発展を促進しています。製品情報やカスタマイズソリューションについては、ぜひ当社の技術チームにお問い合わせください。
